RIKEN OPTECH 理研光学 错误检测装置PMC-3误送料检测装置ミス検出装置

▣ SUMMARY

高思（GAOSSI^®）专业供应日本理研光学（RIKEN OPTECH）品牌错误检测装置/误送料检测装置（ミス検出装置，Error Detector/Malfunction Detector）PMC-3产品，PMC-3具有误送料检测、排出料检测、波动检测、缺料检测等功能，是自动顺送冲压加工不可或缺的错误检测装置。应用于压力机/冲床领域。

—— ◇ ——

※ Pictures shown are for illustrative purposes only.

▊ 属性

品名 NAME	型号 TYPE	系列 SERIES
错误检测装置/误送料检测装置（ミス検出装置，Error Detector/Malfunction Detector）	PMC-3	—
品牌 BRAND	系别 COUNTRY	产地 ORIGIN
RIKEN OPTECH 理研光学	日本	—

▊ 型号

高思（GAOSSI^®）专业供应以下系列型号产品：

☑ 系列型号

表1 RIKEN OPTECH 理研光学 误送料检测装置型号

名称	型号	备注
ミス検出装置/错误检测装置	PMD2	PMD2-S、PMD2-D、PMD2-L、PMD-R
ミス検出装置/错误检测装置	PMC-3
ミス検出装置/错误检测装置	RDM-4

表2 误送料检测装置PMC-3构成

型式／Model	PMC-3-BU	PMC-3-MU	PMC-3-CU	ｾﾝｻｰｾｯﾄSensor Kit	LDS-100	LDR-110	LDS-200	備考／Remark
PMC-3N
PMC-3A	○	－	－	○	－	－	－
PMC-3B	○	－	－	○	○	－	－
PMC-3R	○	－	－	○	－	○	－
PMC-3L	○	－	－	○	－	－	○
PMC-3N(カウンター付)／PMC-3N with Counter Unit
PMC-3CA	○	－	○	○	－	－	－
PMC-3CB	○	－	○	○	○	－	－
PMC-3CR	○	－	○	○	－	○	－
PMC-3CL	○	－	○	○	－	－	○
ユニット／Unit only
PMC-3-BU	○	－	－	－	－	－	－	検出装置本体　PMC-3N Unit
PMC-3-CU	－	－	○	－	－	－	－	カウンターユニット Counter Unit
接触センサー／Touch Sensor
ｾﾝｻｰｾｯﾄ Sensor Kit	－	－	－	○	－	－	－	接触センサー Touch Sensor
光幕センサー／Part Ejection Light Sensor
LDS-100Ⅱ	－	－	－	－	○	－	－	直射式､光幕幅100mm, Direct Projection type, 100mm Height
LDS-200Ⅱ	－	－	－	－	－	－	○	直射式､光幕幅200mm, Direct Projection type, 200mm Height
LDR-110	－	－	－	－	－	○	－	反射式､光幕幅110mm Reflection type, 110mm Height

☑ 型号说明

• 略

提示：了解更多系列型号，可咨询客服、或点击【RIKEN OPTECH 理研光学】。

▊ 规格

☑ 规格参数

品名	ミス検出装置/错误检测装置/误送料检测装置
型番	PMC-3
电源	AC100～240V　50/60Hz
消费电力	10W以下
出力接点	1A・1B（急停止出力、补助出力）
出力接点容量	AC250V以下、3A以下　Cosφ=1
チャンネル数	６チャンネル
センサー入力	６チャンネル
同期信号入力	単独同期６チャンネル、共通同期１チャンネル（NPN・PNP切替可能）
他入力	外部リセット、无効入力、补助入力（NPN・PNP切替可能）
表示部	5X2、2色LED表示、各チャンネル信号入力と异常検出表示用の2个及び全无効用1个カウンタユニット： 7セグLED
通信	·RS-485
ボーレイト	76,800bps
データ长	8 bit
ストップビット	1 bit
パリティ	ノンパリティ
応答速度	各入力共最大1msec
使用温度范囲	-10℃ ～ 50℃
保存温度范囲	-20℃ ～ 75℃
湿度	10～85%RH（ただし湿球温度29℃以下、结露しないこと）

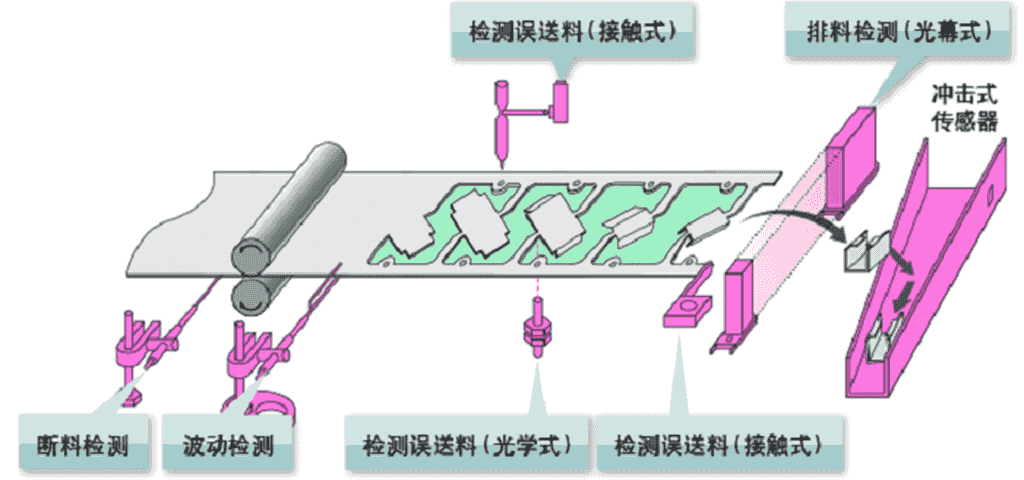

图1 误送料检测装置 PMC-3的检出功能说明

☑ 外形规格

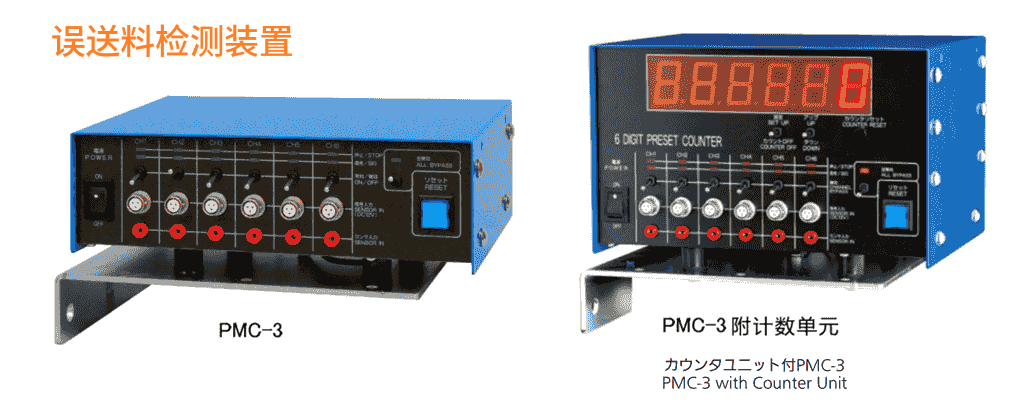

图2 误送料检测装置 PMC-3的产品外观展示

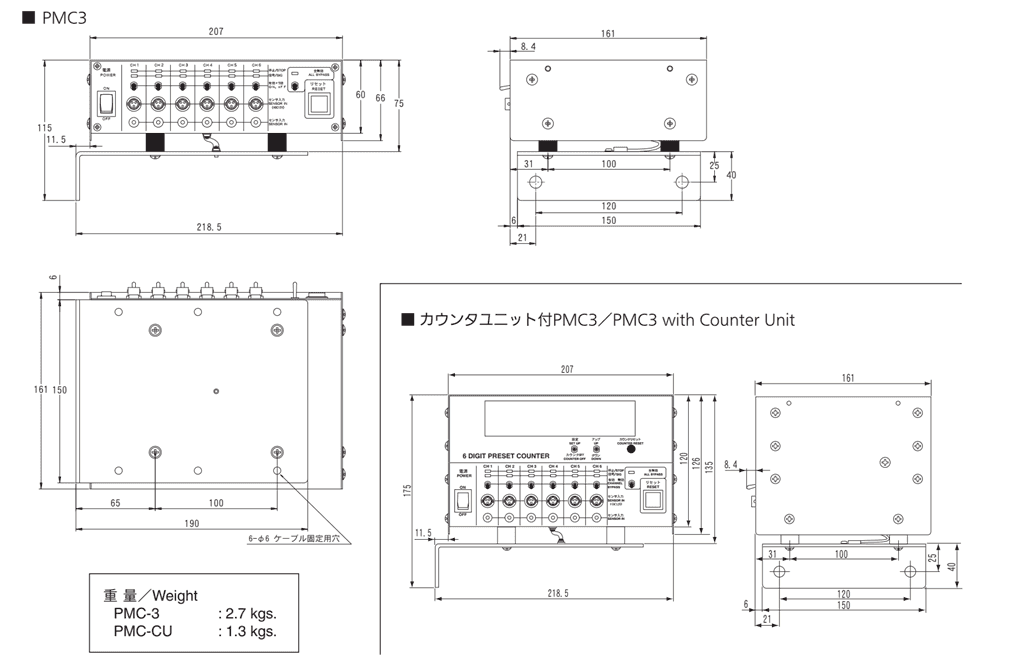

图3 误送料检测装置 PMC-3的产品尺寸图

说明：以上规格参数源自于产品目录或企业官网。

▊ 特点

• 任何人都可以轻松操作
• 组合式设计，满足多种需求
• 根据需要添加单元来增强功能
• 计数器单元采用大型 LED 显示屏设计，易于查看。

▊ 应用

• 应用于压力机/冲床领域。
• PMC3集成多种工功能的应用模块可对应多种应用场景，汇集了以往产品全部功能的标准机型，是自动顺送冲压加工不可或缺的错误检测装置。实现了切实地对应多样化加工方法的高操作性，在自动化冲压作业中发挥着提高”品质管理“和”生产性“的作用。
