KOSMEK 考世美 油压夹模器GA系列T形槽手动滑移夹模器GA0100,GA0160 ,GA0250 ,GA0400,GA0630

▊ 概要

高思（GAOSSI^®）专业供应日本考世美（KOSMEK，コスメック）品牌油压夹模器（Hydraulic clamp，油圧クランプ）GA系列GA0100 、GA0160 、GA0250 、GA0400 、GA0630 、GA1000 、GA1600 、GA2500等产品，应用在汽车、光伏、机床、冲床/压力机、车辆、钢铁、建筑、机械设备、电气设备、电子、通讯、医疗器械等行业。

—— ◇ ——

※ Pictures shown are for illustrative purposes only.

▊ 属性

品名 NAME	型号 TYPE	系列 SERIES
油压夹模器（Hydraulic clamp，油圧クランプ）	GA0100 、GA0160 、GA0250 、GA0400 、GA0630 、GA1000 、GA1600 、GA2500	GA系列
品牌 BRAND	系别 COUNTRY	产地 ORIGIN
考世美（KOSMEK，コスメック）	日本	—

▊ 型号

高思（GAOSSI^®）专业供应以下系列型号产品：

☑ 系列型号

表1 KOSMEK 考世美 油压夹模器GA系列型号

型号	型号
GA0100	GA0630
GA0160	GA1000
GA0250	GA1600
GA0400	GA2500

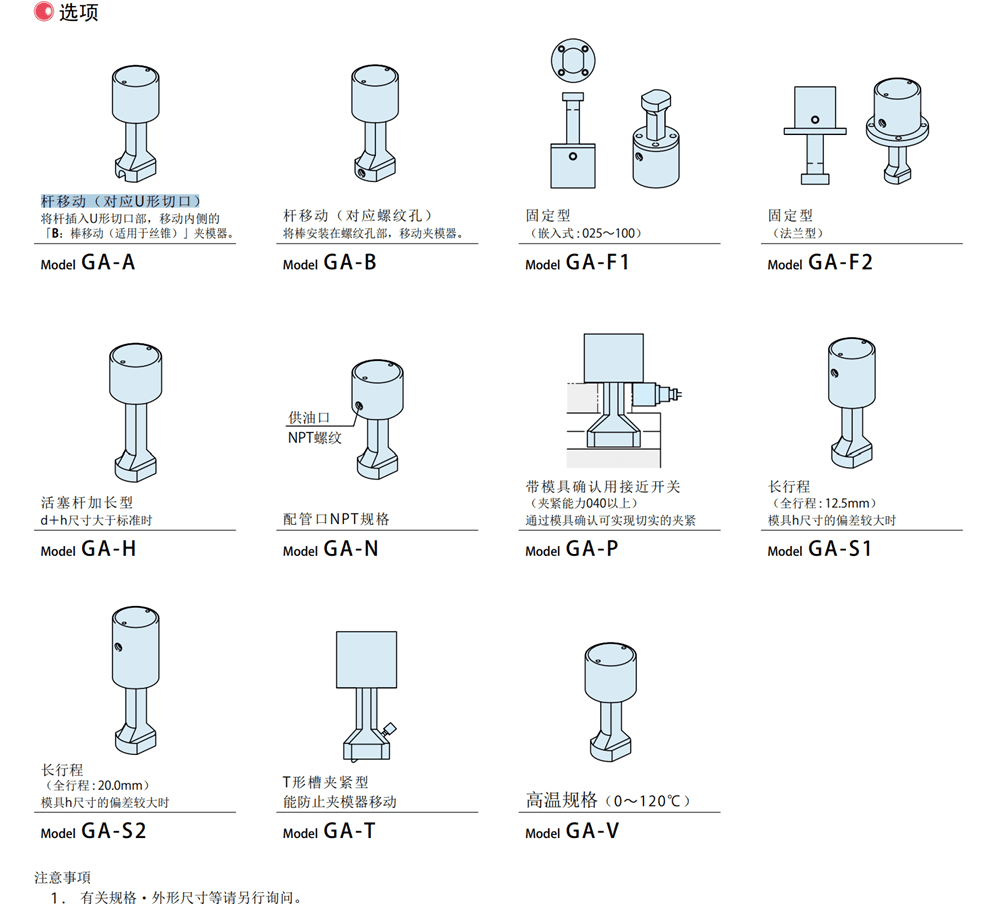

表2 KOSMEK 考世美 油压夹模器GA系列型号（选项）

名称	型号	备注
GA 夹模器	Model GA-V	高温规格（ 0～120℃ ）
GA 夹模器	Model GA-T	能防止夹模器移动，T形槽夹紧型
GA 夹模器	Model GA-S2	长行程（全行程 : 20.0mm），模具h尺寸的偏差较大时
GA 夹模器	Model GA-S1	长行程（全行程 : 12.5mm），模具h尺寸的偏差较大时
GA 夹模器	Model GA-P	带模具确认用接近开关（夹紧能力040以上），通过模具确认可实现切实的夹紧
GA 夹模器	Model GA-N	配管口NPT规格
GA 夹模器	Model GA-H	活塞杆加长型，d＋h尺寸大于标准时
GA 夹模器	Model GA-F2	固定型（法兰型）
GA 夹模器	Model GA-F1	固定型（嵌入式 : 025～100）
GA 夹模器	Model GA-B	杆移动（对应螺纹孔），将棒安装在螺纹孔部，移动夹模器。
GA 夹模器	Model GA-A	杆移动（对应U形切口）将杆插入U形切口部，移动内侧的「 B：棒移动（适用于丝锥）」夹模器。

说明：以上系列型号源自于产品目录或企业官网。如有发生变更，恕不另行通知，具体可参考官网、产品目录或官方通告。

☑ 型号说明

☑ 型号示例

• 略

提示：了解更多系列型号，可咨询客服、参考产品目录或企业官网。

▊ 规格

☑ 规格参数

型号	GA0100	GA0160	GA0250	GA0400	GA0630	GA1000	GA1600	GA2500
夹紧能力 kN	10	16	25	40	63	100	160	250
常用压力 MPa	25（公称夹紧能力发生压力）	25（公称夹紧能力发生压力）	25（公称夹紧能力发生压力）	25（公称夹紧能力发生压力）	25（公称夹紧能力发生压力）	25（公称夹紧能力发生压力）	25（公称夹紧能力发生压力）	25（公称夹紧能力发生压力）
耐压 MPa	37	37	37	37	37	37	37	37
全行程 mm	6	8	8	8	8	8	8	8
夹紧行程 mm	4	5	5	5	5	5	5	5
行程余量 mm	2	3	3	3	3	3	3	3
油缸容量（全行程时） cm3	2.5	5.7	8	13	21	31	54	76
使用温度 ※4 ℃	0 ～ 70（0 ～ 120℃ ， V：高温规格。 ）	0 ～ 70（0 ～ 120℃ ， V：高温规格。 ）	0 ～ 70（0 ～ 120℃ ， V：高温规格。 ）	0 ～ 70（0 ～ 120℃ ， V：高温规格。 ）	0 ～ 70（0 ～ 120℃ ， V：高温规格。 ）	0 ～ 70（0 ～ 120℃ ， V：高温规格。 ）	0 ～ 70（0 ～ 120℃ ， V：高温规格。 ）	0 ～ 70（0 ～ 120℃ ， V：高温规格。 ）
使用频率 ※5	20 次 /1 日以下	20 次 /1 日以下	20 次 /1 日以下	20 次 /1 日以下	20 次 /1 日以下	20 次 /1 日以下	20 次 /1 日以下	20 次 /1 日以下
使用流体 ※6 ※7 ※8	相当于 ISO 粘度等级的 ISO-VG-32普通液压油	相当于 ISO 粘度等级的 ISO-VG-32普通液压油	相当于 ISO 粘度等级的 ISO-VG-32普通液压油	相当于 ISO 粘度等级的 ISO-VG-32普通液压油	相当于 ISO 粘度等级的 ISO-VG-32普通液压油	相当于 ISO 粘度等级的 ISO-VG-32普通液压油	相当于 ISO 粘度等级的 ISO-VG-32普通液压油	相当于 ISO 粘度等级的 ISO-VG-32普通液压油
最小 T 形槽尺寸 a（ JIS 标准） ※9 mm	8	10	12	16	18	22	28	36
最大 T 槽形尺寸 a（ JIS 标准） ※9 mm	20	24	32	42	42	54	54	54

※4. 使用温度 0 ～ 120℃， V： 高温规格。
※5. 使用频率超过 20 次 / 1 日时，请另行询问。
※6. 需使用规格表以外的流体时，请另行询问。
※7. 如果所使用的液压油粘度高于液压油一览表所示液压油，夹紧动作时间就会延长。
※8. 在低温环境下使用时，液压油的粘度会增大，导致夹紧动作时间延长。
※9. 记载的最小和最大 T 形槽尺寸表示参考（目标）尺寸。T 形槽（ T 脚）尺寸以及夹紧时突出 T 型槽本体的尺寸，记载的尺寸往往因本体材质等因素而异。

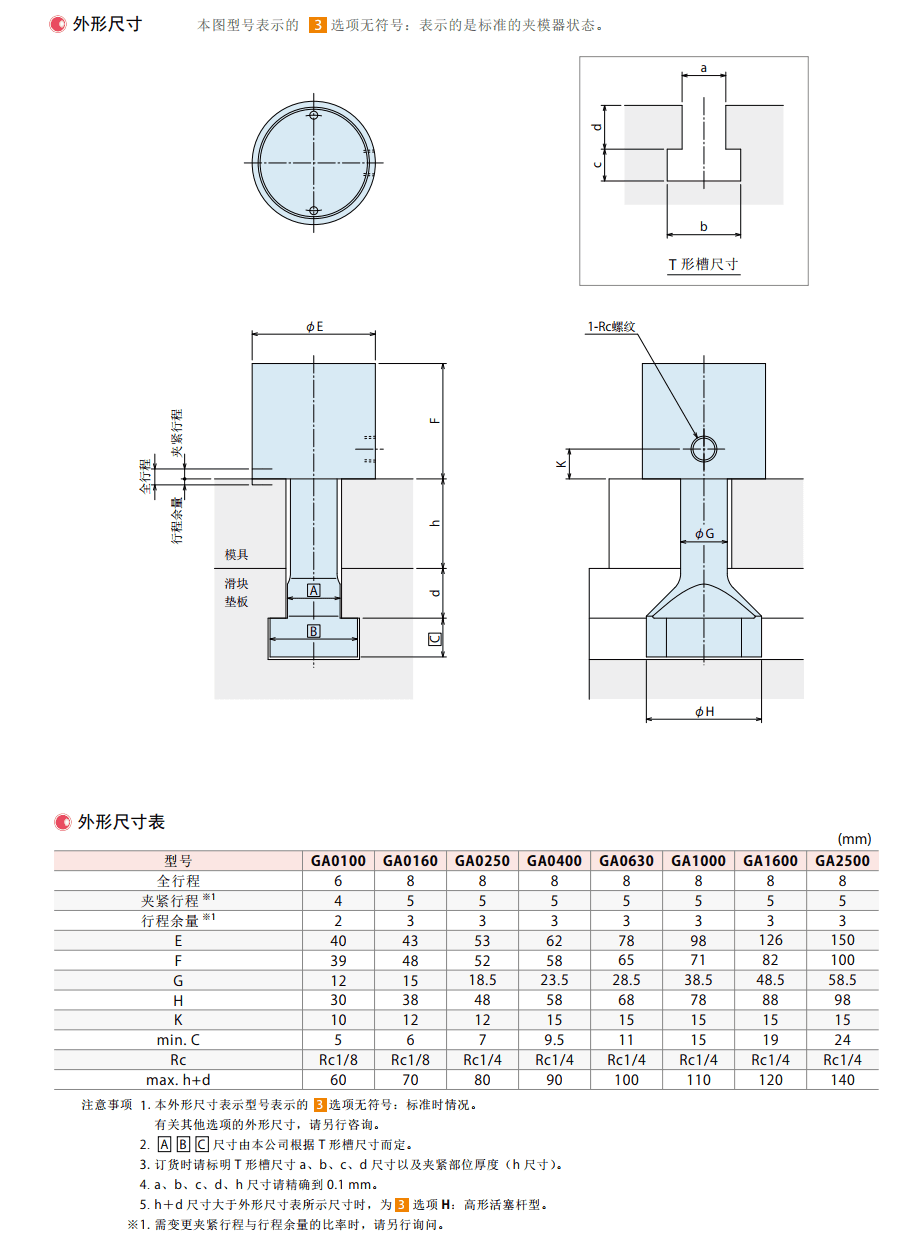

☑ 外形规格

说明：以上规格参数源自于产品目录或企业官网。如有发生变更，恕不另行通知，具体可参考官网、产品目录或官方通告。

▊ 特点

• 紧凑型单动油缸。
• 安装空间非常狭小。

▊ 应用

• 应用在汽车、光伏、机床、冲床/压力机、车辆、钢铁、建筑、机械设备、电气设备、电子、通讯、医疗器械等行业。
