SAMWON ACT 三元 PLC IO电缆：R32G、R32D、R16P、R16A专用连接电缆

▊ 概要

高思（GAOSSI^®）专业供应韩国三元ACT（SAMWON ACT，삼원액트）品牌PLC IO电缆（I/O Cable I/Oケーブル，I/O 케이블）C40HF-PX,C40HF-LX,C37HDPX,C37HD-LX,C40HF-PB,C40HF-LB,C37HD-PB,C37HD-LB等接口端子和继电器板连接电缆等产品，应用在汽车、光伏、机床、冲床/压力机、车辆、钢铁、建筑、机械设备、电气设备、电子、通讯、医疗器械等行业。

—— ◇ ——

※ Pictures shown are for illustrative purposes only.

▊ 属性

品名 NAME	型号 TYPE	系列 SERIES
PLC IO电缆（I/O Cable I/Oケーブル，I/O 케이블）	C40HH、C40HF、C37HD、C20HH、R40HH、R40HF	—
品牌 BRAND	系别 COUNTRY	产地 ORIGIN
三元ACT（SAMWON ACT，삼원액트）	韩国	釜山

▊ 型号

高思（GAOSSI^®）专业供应以下系列型号产品：

☑ 系列型号

表1 PLC IO电缆：R32G、R32D、R16P、R16A专用连接电缆型号

Connector	Terminal block / Relay terminal cable	Length	NOTES
PLC side : Tyco PC I/O 40P Terminal block, RB side : HIROSE HIF3B 40P	C40HF-05PXU-□	0.5M	R32G/R32D Dedicated cable
	C40HF-10PXU-□	1M	R32G/R32D Dedicated cable
	C40HF-15PXU-□	1.5M	R32G/R32D Dedicated cable
	C40HF-20PXU-□	2M	R32G/R32D Dedicated cable
	C40HF-30PXU-□	3M	R32G/R32D Dedicated cable
	C40HF-50PXU-□	5M	R32G/R32D Dedicated cable
	C40HF-100PXU-□	10M	R32G/R32D Dedicated cable
Connector	Terminal block / Relay terminal cable	Length
PLC side : Tyco PC I/O 40P Terminal block, RB side : HIROSE HIF3B 40P	C40HF-05PBU-□	0.5M	R32G/R32D Dedicated cable
	C40HF-10PBU-□	1M	R32G/R32D Dedicated cable
	C40HF-15PBU-□	1.5M	R32G/R32D Dedicated cable
	C40HF-20PBU-□	2M	R32G/R32D Dedicated cable
	C40HF-30PBU-□	3M	R32G/R32D Dedicated cable
	C40HF-50PBU-□	5M	R32G/R32D Dedicated cable
	C40HF-100PBU-□	10M	R32G/R32D Dedicated cable
Connector	Terminal block / Relay terminal cable	Length
HIROSE HIF3B 40P2	C40HH-05PD-□	0.5M	R32G/R32D Dedicated cable
	C40HH-10PD-□	1M	R32G/R32D Dedicated cable
	C40HH-15PD-□	1.5M	R32G/R32D Dedicated cable
	C40HH-20PD-□	2M	R32G/R32D Dedicated cable
	C40HH-30PD-□	3M	R32G/R32D Dedicated cable
	C40HH-50PD-□	5M	R32G/R32D Dedicated cable
	C40HH-100PD-□	10M	R32G/R32D Dedicated cable
Connector	General purpose 1:1 cable Note1)	Length
HIROSE HIF3B 20P2	C20HH-05PD-□	0.5M	R16P/R16A Dedicated cable
	C20HH-10PD-□	1M	R16P/R16A Dedicated cable
	C20HH-15PD-□	1.5M	R16P/R16A Dedicated cable
	C20HH-20PD-□	2M	R16P/R16A Dedicated cable
	C20HH-30PD-□	3M	R16P/R16A Dedicated cable
	C20HH-50PD-□	5M	R16P/R16A Dedicated cable
	C20HH-100PD-□	10M	R16P/R16A Dedicated cable

说明：以上系列型号源自于产品目录或企业官网。如有发生变更，恕不另行通知，具体可参考官网、产品目录或官方通告。

☑ 型号说明

• 略

☑ 型号示例

• 略

提示：了解更多系列型号，可咨询客服、参考产品目录或企业官网。

▊ 规格

☑ 规格参数

Item	Specifications
PLC side connector	Tyco PC IO Connector, HDF-20 / FUJITSU FCN36 / HIROSE HIF3B / OMRON XG / etc.
IOLINK module side connector	HIROSE HIF3B / OMRON XG / Tyco PC IO Connector
Cable	UL2969 twist pair cable
Max. transmission length	10M
Cable color	Brown

Ratings/Characteristics

Rated current	1A at 20℃
Rated voltage	30V DC
Contact resistance	20mΩ min. with 100mA Note1)
Insulation resistance	100MΩ min. at 500VDC
Withstand voltage	500VAC for 1min. Note2)
Ambient temperature	-25℃ to 80℃ (Operating)

Cable specifications

Maker	SAMWON ACT
AWG Size	AWG28 (7/0.127)
Condutor resistance	239Ω/km max. at 20℃
Insulation resistance	11MΩ/km min. at 20℃
UL form	NO.2969 or 20276 80℃ 30V
Fire retardant	VW-1

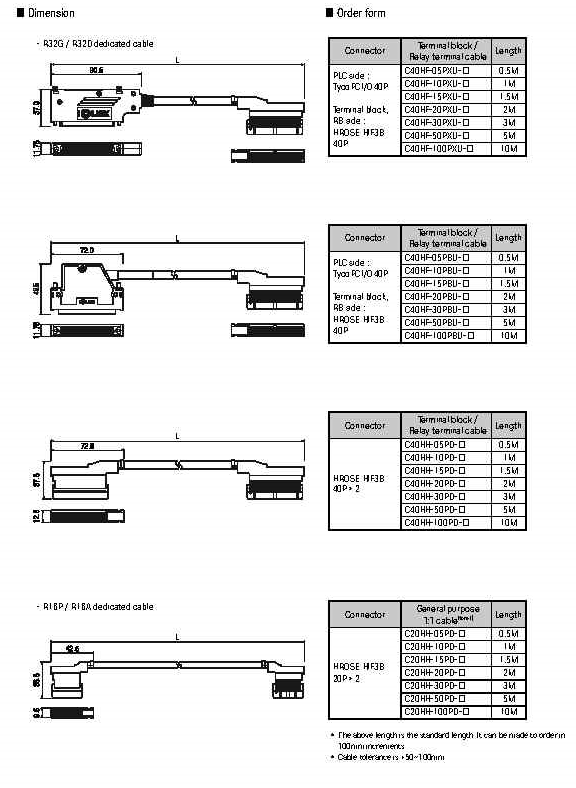

☑ 外形规格

说明：以上规格参数源自于产品目录或企业官网。如有发生变更，恕不另行通知，具体可参考官网、产品目录或官方通告。

▊ 特点

• 使用各PLC制造商推荐规格的连接器，确保质量安全
• 所有产品使用专用保护罩，外观优美
• 大量拥有各PLC制造商的连接器，可实现短交期

▊ 应用

• 应用在汽车、光伏、机床、冲床/压力机、车辆、钢铁、建筑、机械设备、电气设备、电子、通讯、医疗器械等行业。
