TAKEX 竹中电子 放大器内置式光电传感器 UM系列UM-R3TV,UM-R3TVP,UM-R5DT,UM-R5T,UM-R5TV

▊ 概要

高思（GAOSSI^®）专业供应日本TAKEX竹中电子品牌光电传感器（ウルトラミニサイズ アンプ内蔵形光電子センサ，Ultra Miniature Embedded Amplifier Photo Sensors）UM系列UM-R3DT,UM-R3DTV,UM-R3T,UM-R3TP,UM-R3TV,UM-R3TVP,UM-R5DT,UM-R5DTV,UM-R5T,UM-R5TV,UM-R5TVP等传感器产品。广泛应用在半导体、液晶精密机械、电子部件等领域。光电传感器是将光信号转换为电信号的一种器件，其工作原理基于光电效应。

—— ◇ ——

※ Pictures shown are for illustrative purposes only.

▊ 属性

品名 NAME	型号 TYPE	系列 SERIES
光电传感器（ウルトラミニサイズ アンプ内蔵形光電子センサ，Ultra Miniature Embedded Amplifier Photo Sensors）	UM-R3DT,UM-R3DTV,UM-R3T,UM-R3TP,UM-R3TV,UM-R3TVP,UM-R5DT,UM-R5DTV,UM-R5T,UM-R5TV,UM-R5TVP等	UM系列
品牌 BRAND	系别 COUNTRY	产地 ORIGIN
TAKEX 竹中电子	日本	日本

▊ 型号

高思（GAOSSI^®）专业供应以下系列型号产品：

☑ 系列型号

表一 TAKEX 竹中电子 放大器内置式光电传感器 UM系列型号

型式	検出方式	検出距離min（mm）	検出距離（mm）	出力モード	動作モード	光源	保護構造	接続方式
UM-R3DT	拡散反射形	2	30	NPN	ダークオン	赤色LED	IP64	コード引出し式
UM-R3DTV	拡散反射形	2	30	NPN	ダークオン	赤色LED	IP64	コード引出し式
UM-R3T	拡散反射形	2	30	NPN	ライトオン	赤色LED	IP64	コード引出し式
UM-R3TP	拡散反射形	2	30	PNP	ライトオン	赤色LED	IP64	コード引出し式
UM-R3TV	拡散反射形	2	30	NPN	ライトオン	赤色LED	IP64	コード引出し式
UM-R3TVP	拡散反射形	2	30	PNP	ライトオン	赤色LED	IP64	コード引出し式
UM-R5DT	拡散反射形	2	50	NPN	ダークオン	赤色LED	IP64	コード引出し式
UM-R5DTV	拡散反射形	2	50	NPN	ダークオン	赤色LED	IP64	コード引出し式
UM-R5T	拡散反射形	2	50	NPN	ライトオン	赤色LED	IP64	コード引出し式
UM-R5TV	拡散反射形	2	50	NPN	ライトオン	赤色LED	IP64	コード引出し式
UM-R5TVP	拡散反射形	2	50	PNP	ライトオン	赤色LED	IP64	コード引出し式
UM-T100DS	透過形		1000	NPN	ライトオン	赤外LED	IP64	コード引出し式
UM-T100DT	透過形		1000	NPN	ダークオン	赤外LED	IP64	コード引出し式
UM-T100DTP	透過形		1000	PNP	ダークオン	赤外LED	IP64	コード引出し式
UM-T100S	透過形		1000	NPN	ライトオン	赤外LED	IP64	コード引出し式
UM-T100T	透過形		1000	NPN	ライトオン	赤外LED	IP64	コード引出し式
UM-T100TP	透過形		1000	PNP	ライトオン	赤外LED	IP64	コード引出し式
UM-T15DT	透過形		150	NPN	ダークオン	赤色LED	IP64	コード引出し式
UM-T15DTV	透過形		150	NPN	ダークオン	赤色LED	IP64	コード引出し式
UM-T15DTVP	透過形		150	PNP	ダークオン	赤色LED	IP64	コード引出し式
UM-T15T	透過形		150	NPN	ライトオン	赤色LED	IP64	コード引出し式
UM-T15TV	透過形		150	NPN	ライトオン	赤色LED	IP64	コード引出し式
UM-T50DS	透過形		500	NPN	ダークオン	赤色LED	IP64	コード引出し式
UM-T50DSP	透過形		500	PNP	ダークオン	赤色LED	IP64	コード引出し式
UM-T50DSV	透過形		500	NPN	ダークオン	赤色LED	IP64	コード引出し式
UM-T50DSVP	透過形		500	PNP	ダークオン	赤色LED	IP64	コード引出し式
UM-T50DT	透過形		500	NPN	ダークオン	赤色LED	IP64	コード引出し式
UM-T50DTP	透過形		500	PNP	ダークオン	赤色LED	IP64	コード引出し式
UM-T50DTV	透過形		500	NPN	ダークオン	赤色LED	IP64	コード引出し式
UM-T50DTVP	透過形		500	PNP	ダークオン	赤色LED	IP64	コード引出し式
UM-T50S	透過形		500	NPN	ライトオン	赤色LED	IP64	コード引出し式
UM-T50SP	透過形		500	PNP	ライトオン	赤色LED	IP64	コード引出し式
UM-T50SV	透過形		500	NPN	ライトオン	赤色LED	IP64	コード引出し式
UM-T50SVP	透過形		500	PNP	ライトオン	赤色LED	IP64	コード引出し式
UM-T50T	透過形		500	NPN	ライトオン	赤色LED	IP64	コード引出し式
UM-T50TV	透過形		500	NPN	ライトオン	赤色LED	IP64	コード引出し式
UM-Z3DSV	限定反射形	5	30	NPN	ダークオン	赤色LED	IP64	コード引出し式
UM-Z3SV	限定反射形	5	30	NPN	ライトオン	赤色LED	IP64	コード引出し式
UM-Z3SVP	限定反射形	5	30	PNP	ライトオン	赤色LED	IP64	コード引出し式

说明：以上系列型号源自于产品目录或企业官网。如有发生变更，恕不另行通知，具体可参考官网、产品目录或官方通告。

☑ 型号说明

• 略

☑ 型号示例

UM-R3DT	UM-R5DT	UM-T100DS	UM-Z3DSV
UM-R3DTV	UM-R5DTV	UM-T100DT	UM-Z3SV
UM-R3T	UM-R5T	UM-T100DTP	UM-Z3SVP
UM-R3TP	UM-R5TV	UM-T100S
UM-R3TV	UM-R5TVP	UM-T100T
UM-R3TVP		UM-T100TP
		UM-T15DT
		UM-T15DTV
		UM-T15DTVP
		UM-T15T
		UM-T15TV
		UM-T50DS
		UM-T50DSP
		UM-T50DSV
		UM-T50DSVP
		UM-T50DT
		UM-T50DTP
		UM-T50DTV
		UM-T50DTVP
		UM-T50S
		UM-T50SP
		UM-T50SV
		UM-T50SVP
		UM-T50T
		UM-T50TV

提示：了解更多系列型号，可咨询客服。

▊ 规格

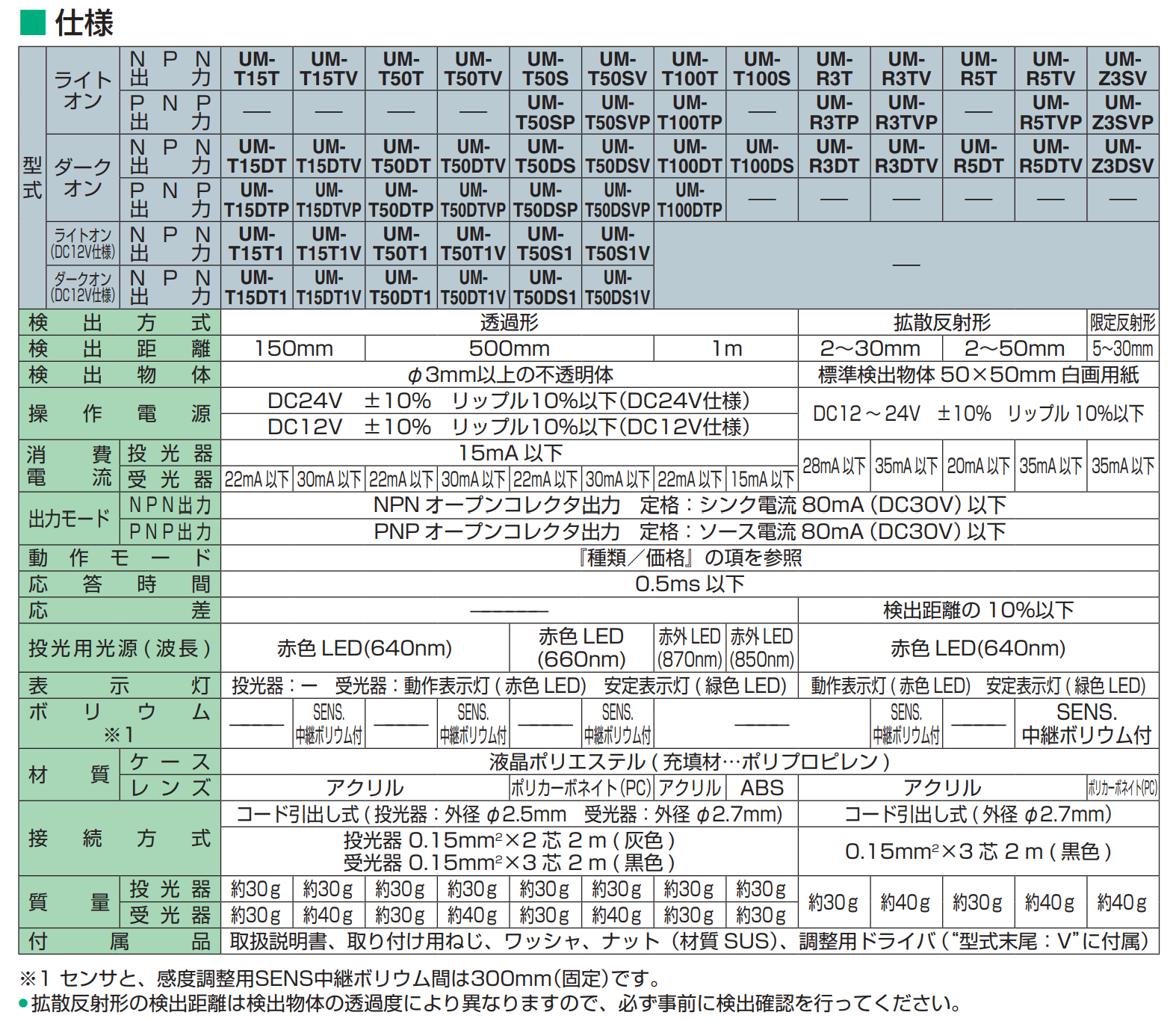

☑ 规格参数

• 略

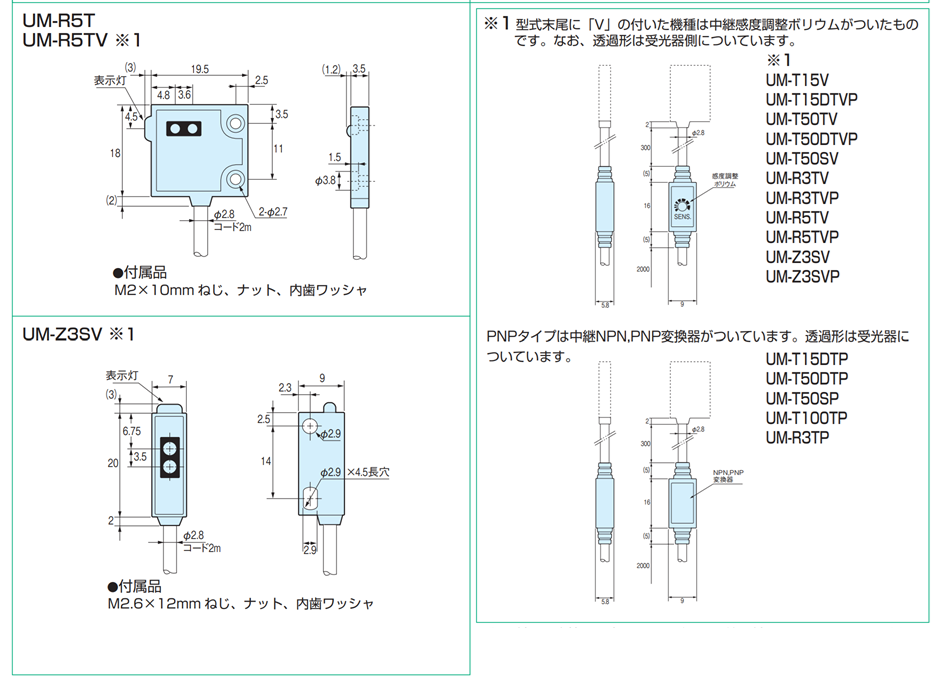

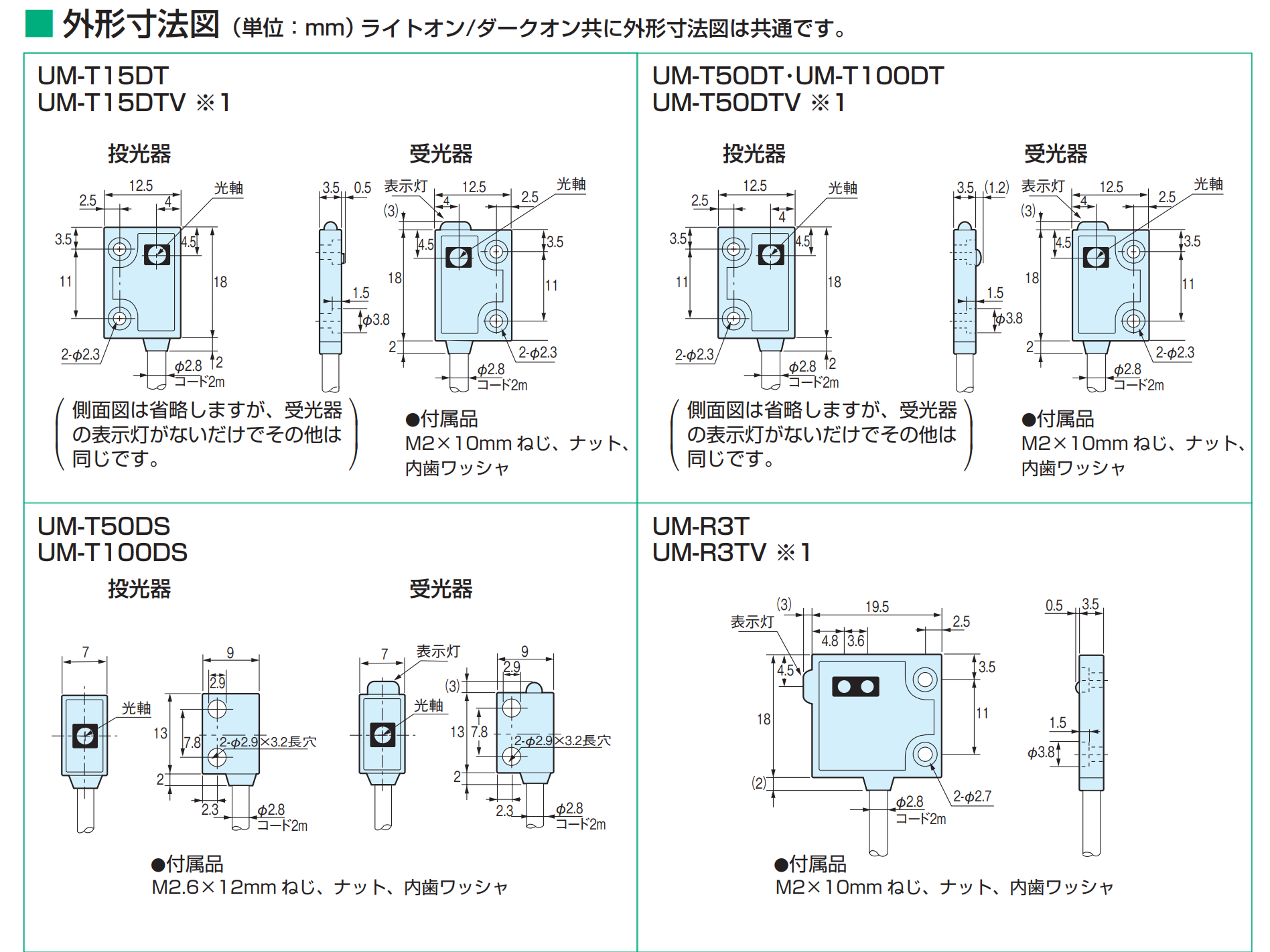

☑ 外形规格

图1 UM系列部分型号产品实物图

说明：以上规格参数源自于产品目录或企业官网。如有发生变更，恕不另行通知，具体可参考官网、产品目录或官方通告。

▊ 特点

• 超迷你尺寸（超薄/极小）
• 也可进行1m的长距离设定
• 非常适合集成到小型设备中
• 超薄3.5mm厚度，内置放大器
• 体力活动小…0.8cm3以下
• 体积比…大约 1/5（我们的比较）
• 低成本。
• 光源是红色 LED，可以看到光点。
• 配有稳定性指示灯和运行指示灯。
• 使用范围广泛，从小规模FA到整体FA。

▊ 应用

• 应用在半导体、液晶精密机械、电子部件等领域。
